Aeroclub Ajusco RC te orienta para comenzar.

|




"Para algunos es un hobby, para otros un estilo de vida.
Lo cierto es que este deporte ciencia es generador de grandes habilidades en sus seguidores, pues refuerza la inteligencia y agilidad"
.

Tipos de aviones

A pesar de que podría haber tantos tipos de aviones como la imaginación lo permita, existen unos aviones "base" cuyas formas pueden ser fácilmente copiadas por los principiantes para su construcción y uso. Hay otros más complejos pero los expertos recomiendan comenzar por los sencillos, que normalmente resisten los golpes y malos aterrizajes tan comunes en los principiantes.

Los materiales que se emplean son madera de balsa y pegamento, por lo que la inversión es baja en términos de dinero. Sin embargo, no lo es en relación con la cantidad de tiempo a emplear: se debe ser muy cuidadoso de todos los detalles para garantizar la utilidad del avión.

Las partes son en esencia iguales para todos los modelos, pero dependiendo del uso que se le quiera dar tendrán formas y densidades distintas en lo que se refiere al fuselaje, las alas y el tamaño.

Existen Varios tipos de modelos de radio control

TRAINER

Los aviones de este tipo están construidos de manera que el vuelo sea lo más sencillo para principiantes, con amplia capacidad para planear debido a las alas largas y anchas ubicadas en la parte superior del avión, además suelen tener diedro (alas en forma de "V"), que lo hacen muy estable en el aire. No son buenos para acrobacias y vuelo de velocidad.

SEGUNDO AVION O DE SIGUIENTE PASO

Los aviones incluyen una mejoría en el borde de ataque del ala y en la posición de ésta, mejorando la velocidad y las capacidades acrobáticas pero siguen siendo aviones para aprender a volar. Pueden presentar variantes en su tren de aterrizaje, que puede ser de triciclo o de patín de cola.

ACROBATICOS

Generalmente existen los monplanos o biplanos, se caracterizan por responder rápido a cualquier orden desde la emisora de radio y pueden alcanzar velocidades mayores. Se vuelven particularmente inestables a bajas velocidades, ocasionando que se pierda el control en pilotos con poca experiencia, por el contrario en manos de un experto las maniobras que pueden realizar son inimaginables. Dentro de estos se encuentra una categoría de vuelo que ha nacido no hace mucho, denominada vuelo 3D. Se trata de maniobras agresivas, con elevados ángulos de ataque cercanos a la pérdida. Estos modelos van sobre motorizados y están dotados de grandes superficies móviles que les permite maniobrar a bajas velocidades, para ello también se utilizan hélices con mayor diámetro y menos paso, de esta manera podemos hacer que el avión vuele más lento y responda mejor a los mandos en bajas velocidades ya que aumentamos el caudal de aire.

FUN-FLY

Este nuevo tipo de avión, es una variante del acrobático, ya que con él se pueden realizar todo tipo de maniobras. La diferencia principal con estos, es el peso; estos aviones al ser mucho más ligeros que los acrobáticos convencionales, pueden realizar un cierto número de maniobras, que los acrobáticos, por su carga alar no pueden realizar. Estos aviones (como su nombre indica) son divertidos de volar, aunque en cierta medida, no son aptos para principiantes. Suelen ser más económicos que los acrobáticos convencionales.

MAQUETAS O ESCALAS

El maquetismo en el aeromodelismo se divide en dos ramas: maquetas y semimaquetas. Las maquetas son reproducciones del avión original, con una escala concreta y un diseño físico fiel al avión real. Las semimaquetas se pueden definir como maquetas no completas, en el sentido de que no poseen el mismo detalle que una maqueta. La semimaqueta esta diseñada para ser un tipo de avión económico, más fácil de volar que la maqueta, y al alcance del bolsillo de un ciudadano medio.




1.- Nociones básicas del vuelo

Sobre todo avión en vuelo intervienen cuatro fuerzas: impulso, sustentación, peso y resistencia.





Una variación de cualesquiera de estas fuerzas producirá un cambio en su trayectoria. Veamos como actuan cada una de las fuerzas:
El impulso: es producido por el motor. A medida que el motor hace girar la hélice, el aire es lanzado hacia atrás generando un impulso que provoca que el avión sea lanzado hacia delante.
El peso: hace referencia al efecto de la gravedad sobre el modelo. La gravedad tira constantemente del aparato hacia el suelo.
La resistencia: es la oposición que el aeromodelo debe de superar para ser lanzado hacia delante.
La sustentación: es la fuerza más dificil de entender y constituyó un misterio hasta el siglo XVIII hasta que el matemático Daniel Bernoulli descubrió que con la presión, un fluido en movimiento varia con su velocidad. Este hecho determina que haya una presión menor sobre la parte superior del ala y mayor en la parte inferior, En consecuencia, la mayor presión existente debajo de ala empuja el ala hacia arriba provocando su sustentación.

Veamos como actúan las distintas superficies de control del avión en relación a su cambio de posición en el espacio:






Mediante la maniobra de cabeceo los timones de profundidad elevan y hacen descender el avión. En la guiñada, el timón de dirección de cola dirige el avión a izquierda o derecha. Con la maniobra de alabeo los alerones hacen que el avión se ladee de un lado a otro.


2.- El primer aeromodelo

En el mercado existe una gran cantidad de kits comerciales de aviones destinados al aprendizaje. Quizás muchos en el momento de adquirir su primer modelo sentirán la tentación de comprar un avión de aspecto espectacular: preciosos biplanos réplicas de aviones de la II Guerra Mundial o algún que otro modelito con alas en flecha. Pero no se deben de llevar a engaño. Su primer avión debe de ser un avión "tipo entrenador" especialmente diseñado para los principiantes y con unas buenas prestaciones de vuelo. Estos aviones entrenadores tienen todos ellos una serie de características comunes. A saber:
El aeromodelo debe de tener buena estabilidad. Las alas de todos los aparatos de entrenamiento deben de tener diedro y perfil planoconvexo, es decir, alas planas por abajo y con curvatura por arriba. Con ello se consigue que el avión vuele, despegue y aterrice a baja velocidad dando tiempo al principiante a reaccionar y corregir la trayectoria si hiciese falta.
El aeromodelo debe de ser de tamaño moderado. Recomiendo modelos que ronden el metro y medio de ala. Con esta medida se asegura un transporte cómodo a la vez que se garantiza un vuelo estable y con buena visibilidad. Los aeromodelos más pequeños tienen mayor carga alar y necesitan volar más rápido a la vez que son más inestables mientras que los muy grandes pueden verse influido por las rachas de viento a causa de su insuficiente carga en las alas. Además, su gran tamaño dificulta su transporte.
Tren triciclo, es decir, una rueda dirigible en el morro y dos más traseras. Este tren de aterrizaje hace que el modelo sea más fácil de maniobrar en el suelo.
Estructura compacta. Su estructura debe ser muy compacta para resistir los pequeños golpes del principiante, al mismo tiempo que deben estar construidos en materiles que sean faciles de reparar

Todas estas características hacen que este tipo de avión tenga un vuelo tranquilo y que evolucione en el aire de forma que responda a nuestros mandos de manera adecuada, esto es, vuelo lento a baja velocidad y estabilidad sobre todo en los giros. Todo esto hacen del entrenador de ala alta el avión más adecuado para comenzar.

En el mercado hay muchos kits comerciales que cumplen estos criterios (ya habrá tiempo de construirnos nosostros mismo un aeromodelo).


3.- Componentes básicos del aeromodelismo.

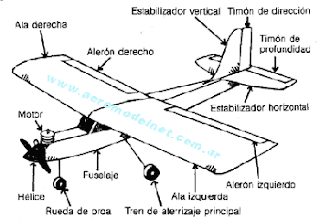

Las partes fundamentales de todo avión son las siguientes:






Todo avión entrenador deberá tener un diseño semejante al modelo arriba reseñado.



4.- El motor.

El motor es el elemento mecánico que proporciona al avión la energía que necesita para irse al aire y mantenerse. Aunque existen motores eléctricos usados principalmente en motoveleros, el modelo más usado en aeromodelismo es el motor de explosión de un solo cilindro y dos tiempos.

La cilindrada de estos motores oscila entre los 0.3 y los 30 cc. y a pesar de su pequeño tamaño son capaces de desarrollar potencias entre 1 y 25 C.V. con unas revoluciones por minuto comprendidas entre las 11.000 para los motores pequeños y las 35.000 para los de gran cilindrada.




Como combustible de estos pequeños motores se suele usar una mezcla de metanol y aceite, bien de origen vegetal (aceite de ricino) o sintético. A veces, para aumentar la potencia del motor se le añade nitrometano. Su acción durante la combustión se basa en ceder oxígeno, lo que hace que la mezcla sea más completa y viva.

La opción más generalizada en los campos de vuelo hoy día es utilizar como combustible alcohol metílico mezclado a su vez con aceite sintético al 5 - 10% y junto a ellos aceite vegetal en proporciones del 3 al 5%. Olvídate en los inicios del nitrometano que aunque tiene sus ventajas en la carburación, también tiene algunos inconvenientes.

El encendido de la mezcla se hace mediante una bujia de incandescencia o sistema "Glow".





El rendimiento del motor dependerá directamente de la mezcla utilizada y del tipo de hélice. Es importantísimo seguir los consejos del manual de instrucciones del motor a utilizar a la hora de elegir la hélice. Particularmente importante en el rendimiento del motor es la posición del depósito de combustible. Éste debe de estar situado de forma que su línea media coincida con el venturi del carburador de modo que nos de una alimentación del motor sin demasiadas variaciones entre depósito lleno y vacio.





LLegamos a la pregunta clave ¿qué motor compro?. En el mercado hay una gran variedad de motores tanto de dos tiempos como de cuatro y con una gran variedad de precios entre ellos. Para un modelo entrenador de metro y medio de ala y con un peso que debe rondar los dos kilos y medio el motor aconsejable es un 40 de dos tiempos que equivale a 6'5 cc. de potencia. ¿De qué marca? Pues comoquiera que en el momento de redactar este curso -agosto del 2001-"aeromodelismo2000.com" es un proyecto que no percibe cantidad alguna en concepto de patrocinio y mis jefes me han dado libertad absoluta a la hora de redactarlo te diré que un OS. La idea general que recorre los campos de vuelo es que como un buen OS no hay ninguno. Años de experiencia personal con él lo avalan. No obstante, te cito también otras marcas de motores muy válidas con sus precios orientativos:
O.S. 40 serie LA (económica, sin rodamientos) : 100 U$S
O.S 40 serie FX (de más calidad, con rodamientos): 150 U$S
ENYA 40 (de muchísima calidad, pero muy caro): pasa de los 200 U$S
THUNDER TIGER GP 42: 100 U$S
ASP 46A-ABC: 120 U$S
MAGNUM 40 PRO: 100 U$S


5.- El equipo de radio.

La revolución en la electrónica también ha llegado al aeromodelismo. Esto ha hecho que la práctica totalidad de radios existentes hoy día en el mercado sean excelentes equipos. Para decidirse por una de ellas habrá de tener en cuenta algunos aspectos como son las prestaciones, número de canales, AM, FM, PCM y naturalmente... el precio. Pero hablemos del equipo básico y necesario para este primer aeromodelo. La primera emisora deberá de tener cuatro canales como mínimo: uno para la dirección y timón de cola, otro para el acelerador del motor, otro para alerones y el último para la profundidad.

Hoy en día todo equipo de radio viene compuesto por el emisor, receptor, un interruptor de encencido/apagado, una caja para pilas y un juego de servos que son los que le proporcionan control al modelo.






Veamos la función de cada uno de estos elementos:
Emisor: como su nombre indica, es la unidad que mediante ondas de radio transmite al receptor situado en el avión las órdenes que nosostros enviamos con los movimientos de los stiks de nuestra emisora.
Receptor: es el elemento que situado en el interior del avión, recibe las señales codificadas del transmisor. Éste las descodifica y envía la respuesta al servo adecuado para que actúe.
Servos: son unos dispositivos que convierten las señales transmitidas por el emisor en movimiento.
Baterias: elementos que proporcionan la energía necesaria para hacer funcionar todo el conjunto del equipo de radio.

Visto todo lo cual llega la pregunta de rigor ¿qué equipo me compro? Pues un equipo de cuatro canales como mínimo emitiendo en FM y con una frecuencia de emisión que esté libre en el campo dónde tengamos la intención de ir a volar. Ahora bien, si es usted un sibarita o le pesa la cartera cómprese un equipo de 6 u 8 canales emitiendo en PCM o PPM.

A continuación cito algunos equipos siendo todos ellos perfectamente válidos y con una referencia aproximada de su precio en el mercado:
Sanwa VG400 de 4 canales: 200 U$S
Futaba Skysport de 4 canales (FM): 220 U$S
Futaba T6Xs de 6 canales (FM): 400U$S
Hitec Focus 4 canales (FM): 250 U$S
Hitec 6 canales (FM): 300 U$S
Hitec Prisma 7 canales (PCM) 350 U$S
Multiplex Cockpit 4 canales (FM): 270 U$S


6.- Bandas y frecuencias.

Para que varios aviones puedan volar a la vez sin interferirse es preciso que cada uno de los modelos use una banda o frecuencia distinta. ¿Y qué es la frecuencia?, pues el número de ondas o ciclos por segundo que "fabrica" cada emisora. Se mide en Hertzios. Las bandas de frecuencia más utilizadas en España son las de 35 y 40 Mhz que son las autorizadas por la Dirección General de Telecomunicaciones.

Hasta ahora hemos hablado de las "zonas del espectro de frecuencias". Pero cuando vamos al campo de vuelo y algún compañero nos pregunta por la frecuencia debemos ser más preciso y darle la frecuencia exacta. Cada una de las bandas asignadas está dividida en una serie de puntos o "canales" que corresponden a una frecuencia. Por ejemplo, la banda de 35 Mhz está fraccionada en 20 canales numerados desde la 35.000 hasta la 35.200 Mhz, con una separación de 10 Khz entre canales.

Así por ejemplo si alguien nos pregunta en un campo de vuelo que frecuencia usamos le deberemos contestar algo aproximado a esto : 35.160 Megaherzios. 35.160 MHz es la frecuencia de la onda portadora de la emisión, una onda que repite su ciclo 35.160.000 veces por segundo. Esta frecuencia se corresponde con el canal 76 de la banda de 35 MHz.

Encontramos a su vez en el mercado emisoras con varias modalidades de emisión: AM, FM , PCM y PPM. Hablemos un poco de ellas:
AM : son aquellas que modulan la información en la amplitud de la onda portadora. Apenas se utilizan hoy día para aeromodelismo estando su uso más extendido en emisoras dedicadas al manejo de coches y barcos de radiocontrol. Poco fiables.
FM: suele ser la modalidad estandar de emisión de los modernos equipos de radiocontrol. FM significa frecuencia modulada . En este sistema se modula la información en la frecuencia de la onda siendo la emisión de ondas en banda estrecha y por tanto más inmune a las posibles interferencias, tanto a las radioeléctricas que hay en el ambiente como a las generada por el propio avión en vuelo por su normal funcionamiento.
PCM: es la modalidad más fiable de emisión aunque claro está, esto tiene un precio. Esta modalidad de emisión nació como respuesta a la necesidad de obtener comunicaciones más libres de interferencias de armónicos en un espacio ya de por sí saturado de frecuencias de emisión. .Emisor y receptor funcionan mediante un código binario muy en la línea en el lenguaje utilizado por los ordenadores.
PPM: la onda es codificada mediante pulsos.


7.- Cristales.

Hoy en día a todos los equipos de radio que se pueden adquirir en los comercios especializados es posible cambiarle la frecuencia de emisión y recepción cambiándoles el cristal de cuarzo. Estos cristales son láminas muy pequeñas de cuarzo, talladas de forma extremadamente precisa, de manera que "vibran" a una frecuencia muy exacta y sólo a esa frecuencia. Sin embargo, aunque es posible este cambio, deberemos de tener en cuenta varios aspectos como son:
Cambiar los cristales lo menos posible. Esto es así por diversas razones. La primera es que los cristales de cuarzo y sus conectores son muy delicados. Los cambios repetidos pueden deformarlos y hacer que los contactos se vuelvan defectuosos.
Es conveniente respetar las marcas. Es decir, si se dispone de un equipo Futaba y se desea cambiar los cristales, éstos deberian de ser también de la misma marca.
Para evitar errores en la identificación de los cristales, estos vienen marcados con una "T" para el emisor y una "R" para el receptor. El equipo no funcionará correctamente si colocamos los cristales al revés.
Y por supuesto se debe cambiar tanto el cristal del receptor como del del emisor por otros de la misma frecuencia.





Esperamos que esta Informacion haya sido de mucha ayuda para ti que comienzas un saludo.
